┃多槽浮選機操安裝、調試、操作

浮選機安裝在工作臺上，可用四個底座螺絲調整水平；
電動機接電時，應檢查氣旋轉方向、要求電動機帶動的主軸葉輪按順時針方向轉動；
浮選機的轉速是由直接位于機蓋上面的手把調節。只有當機器運轉時才能調節轉速；
浮選機葉輪升降是通過搖動手柄，同時拉出小把手實現。注意葉輪升降過程中，小把手不能放回；待位置確定后放回。同時注意小把手拉出、放回要輕放。升降機構為適應攪拌條件，可固定于任何需要的高度。
葉輪、定子、空心軸可換。其葉輪與主軸右旋螺絲聯接，定子與空心套左旋螺絲聯接，空心軸與機頭左旋聯接，更換時注意旋轉方向；
循環筒（13）由三根橡膠帶均稱地與定子連接；
轉速表與主軸可根據需要接通或脫開，把轉速表逆時針轉動90°即可接通讀轉數，順時針轉動90°時則脫開。
機蓋安裝注意機蓋上的轉速表聯軸節必須對準襯套中心孔，調速螺絲旋到高位置時，才能壓緊固定螺母.
三角皮帶安裝：將電機固定軸沿機頭孔滑動，調好松緊度，擰緊機頭兩邊的固定螺絲，將電機固定，適當加大量皮帶的中心距，可獲得較高的主軸轉速，相反適當減小中心距則可能獲得較低的轉速。
擦洗器安裝：卸下空心軸，擰上附件XFD-12-00-05軸承壓蓋，在主軸螺絲上安裝附件XFD12-00-03單向攪拌葉輪或XFD-12-00-04雙向攪拌葉輪，XFD-12-00-02攪拌箱安裝在底座方孔上。通常以70%-75%高濃度礦漿，轉速約800轉/分時，擦洗效果好。



┃多槽浮選機保養及注意事項

空心軸上的氣門是氣路切斷和接通的主閥門，流量計上的閥門是微調閥門，注意啟閉順序，防止礦漿沖入流量計內。開啟時應為：啟動電機-開主閥門-開微調閥門；停機時應為：關主閥門-停電動機。
空心軸上端的密封圈應定期檢查，防止因其損壞而使礦漿漏入軸承而破壞。
安裝及檢修后，初運轉時均應檢查在清水中的氣密性，即在關閉主閥門，啟動主軸，啟動后在定子四周無氣泡射出，所加清水應與槽子的名義容積相符，其轉速為不從循環筒抽筋空氣時的高轉速。
本機運轉部分的潤滑無特殊要求；轉速表定期注入儀表油。
流量計脫離系統后，本機的吸氣量發生很大變化，使用時應注意

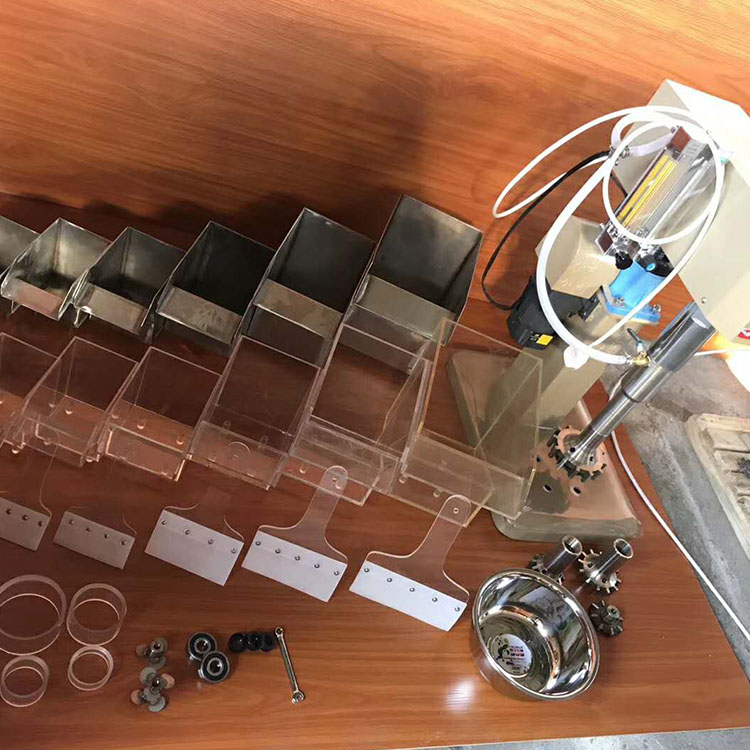

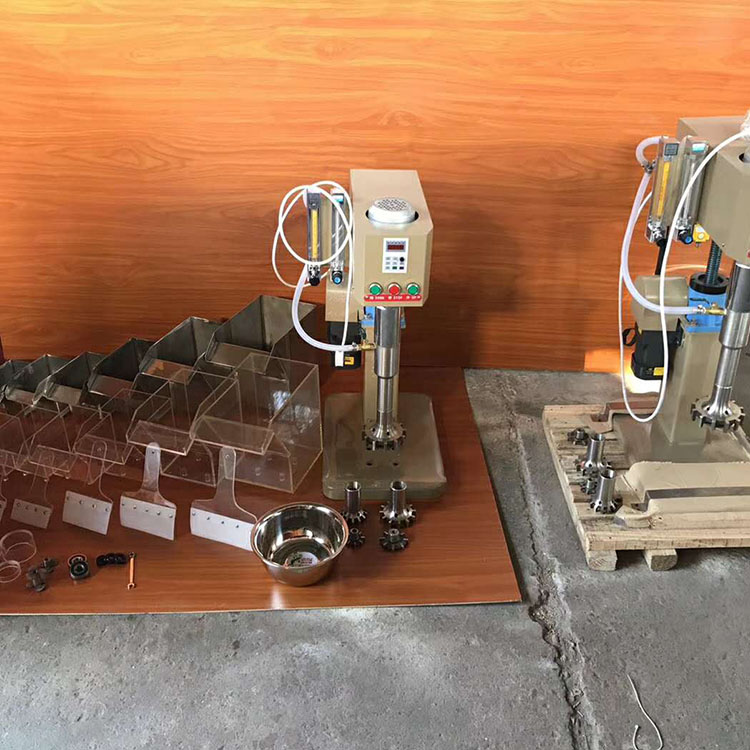

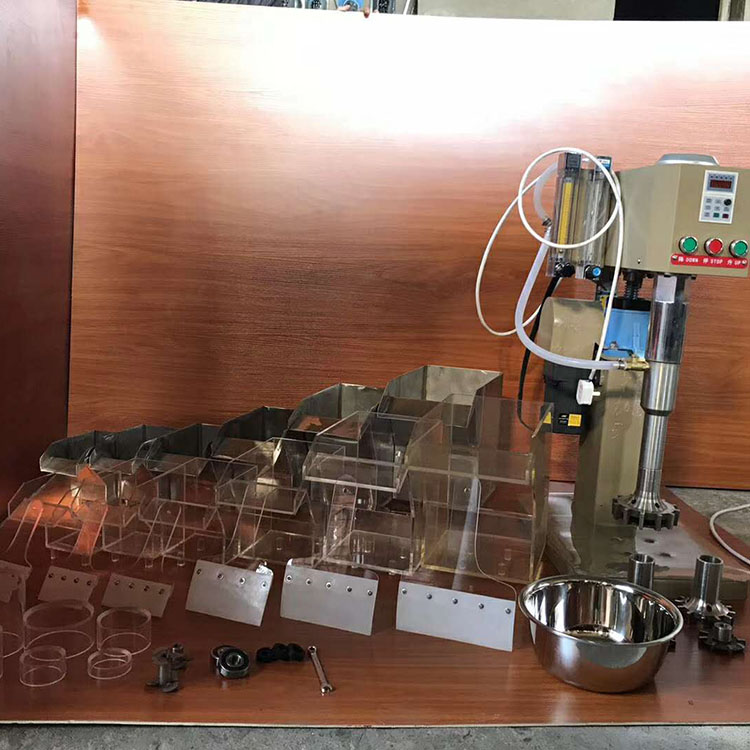

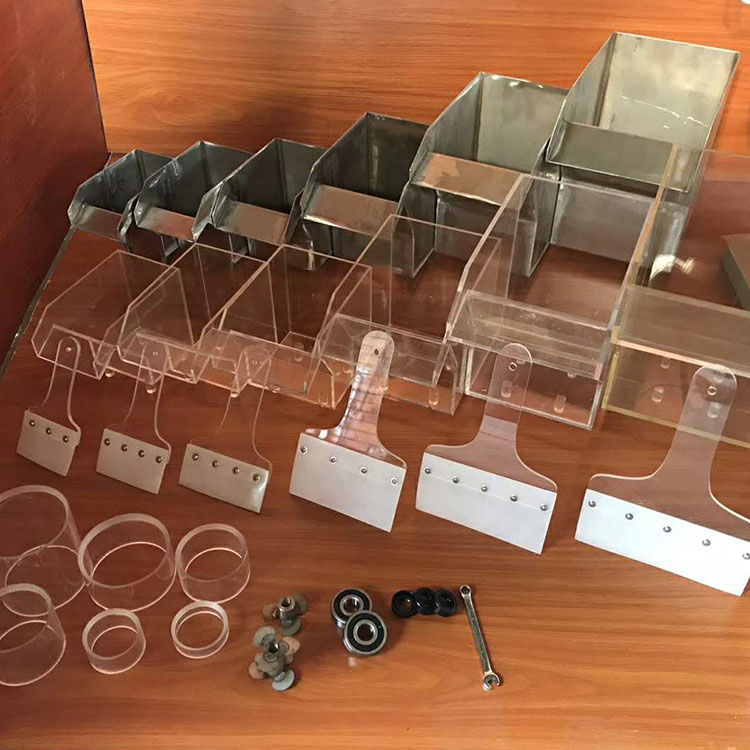

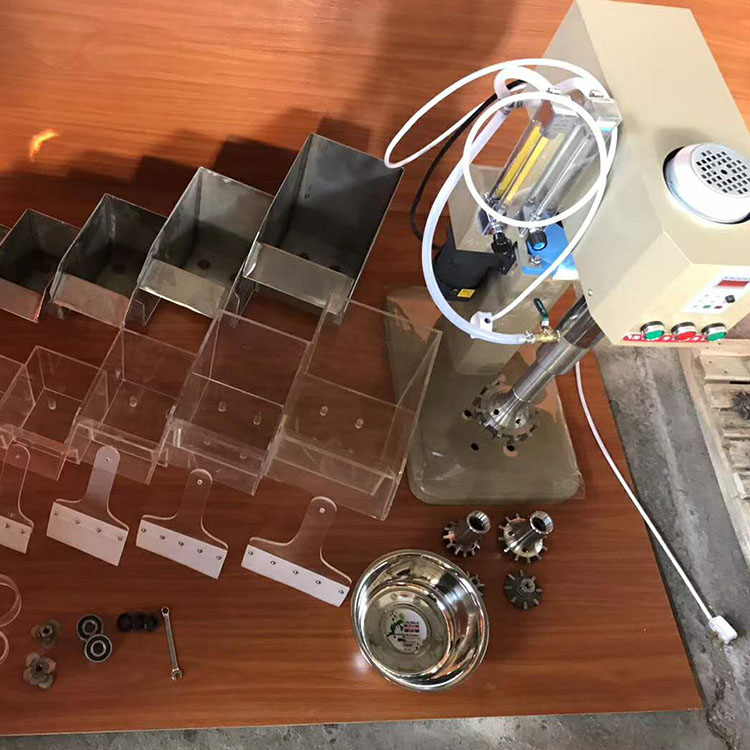

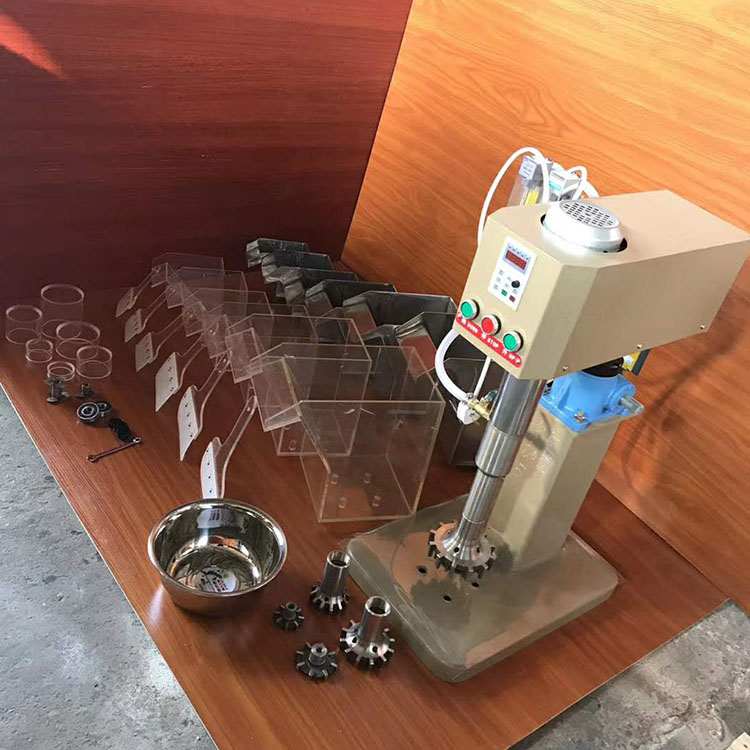

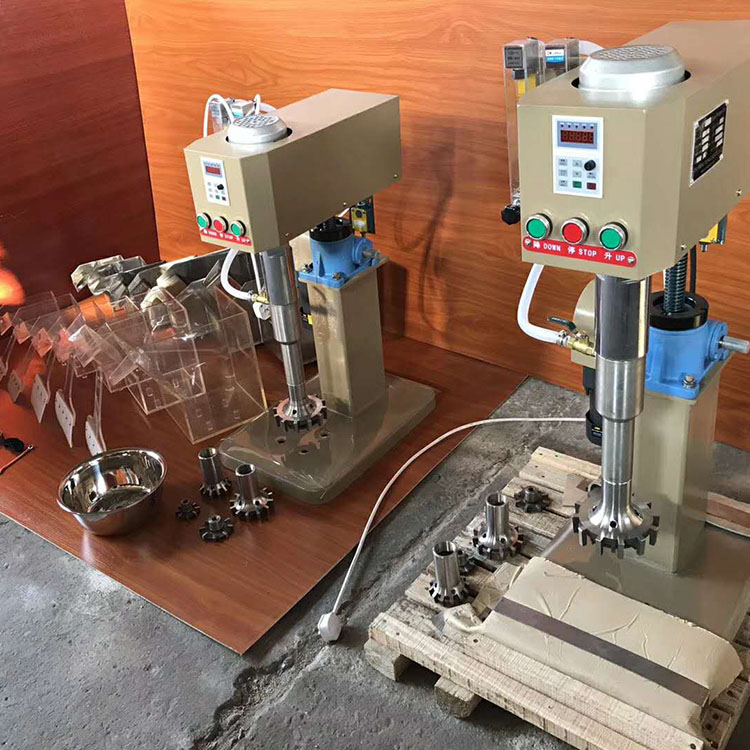

產品圖片
